谐波潮流计算

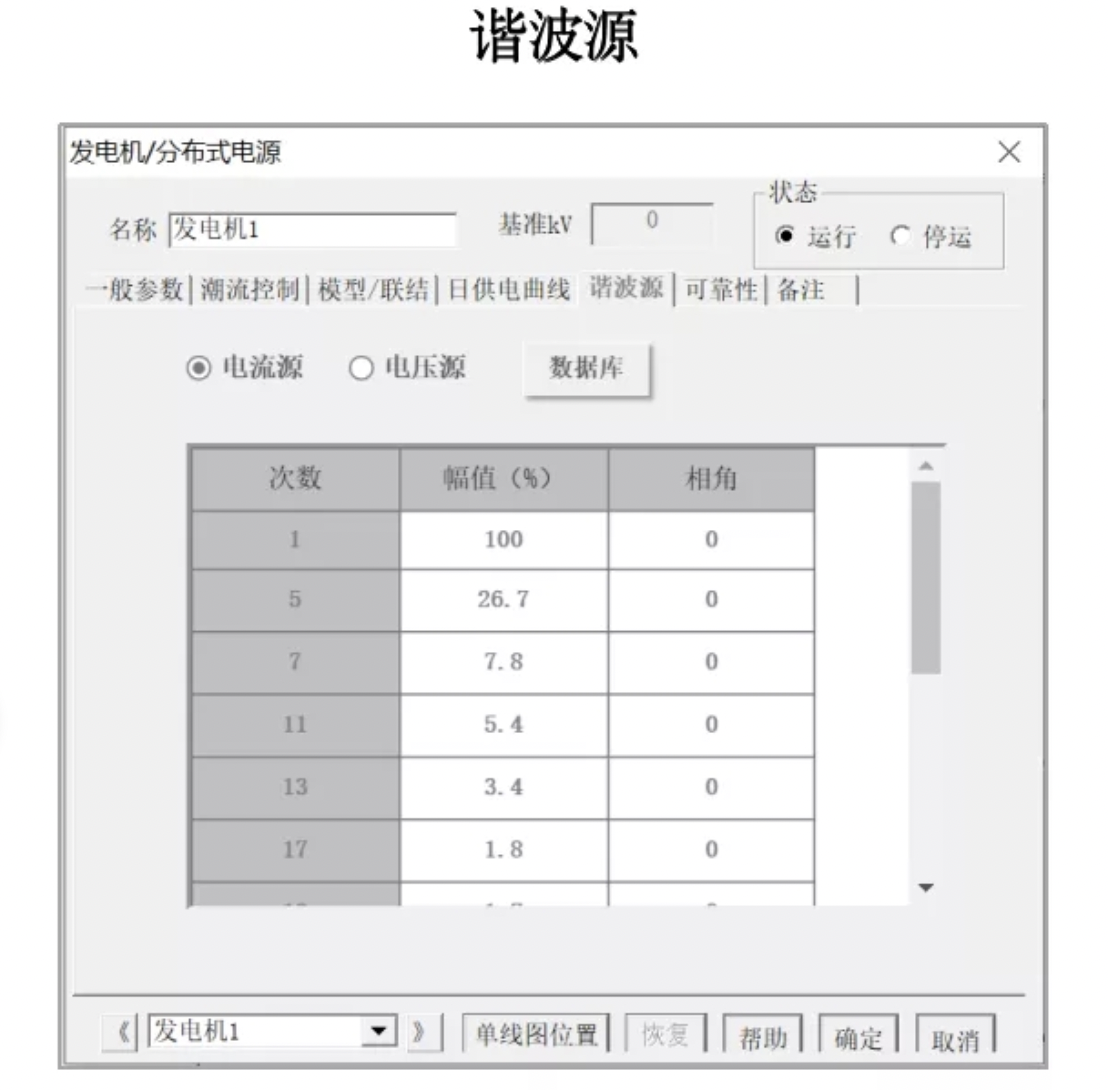

自定义谐波源模型

• 支持自定义发电机、等值电网、变压器和负荷的谐波源参数；



• 支持电流源模型和电压源模型（含各谐波频次下的幅值以及相角）。




  集成化谐波源参数库

• 可从系统工程数据库直接选择典型的谐波源模型，包括IEEE、IEC等标准模型参数；

• 支持用户自定义谐波源模型，扩展标准模型库。




  宽频段谐波分析


• 支持1~100频次的系统谐波分析；

• 支持谐波潮流计算和频谱（阻抗）扫描。




  谐波潮流计算


• 谐波潮流计算采用相分量潮流算法，实现不同频次谐波的快速计算；

• 支持三相平衡和三相不平衡谐波分析。




  多种谐波分析指标


• 依据《电能质量公用电网谐波》（GB/T 14549-1993）标准；

• 支路电流有效值，母线（节点）电压有效值，以及各谐波频

• 次下的支路谐波电流有效值，母线（节点）谐波电压有效值；

• 母线（节点）总谐波畸变率（电压总畸变率THD_u和电流总

• 畸变率THD_i ）、第h次谐波含有率（电压含有率HRU_h和电流含有率HRI_h ）；

• 支路电流总畸变率THD_i、第h次谐波电流含有率HRI_h；

• 支路电话干扰因数。




  自动频谱（阻抗）扫描


• 支持快速识别系统共振频率；

• 支持快速定位滤波系统的配置位置。




  自动谐波警报


• 支持自动识别设备谐波越限报警，并通过图形化方式提醒用户；

• 支持谐波电压越限报警和电流越限报警。




  多电压等级报警参数自定义


• 支持自定义不同电压等级接入点的电压和电流谐波允许值。

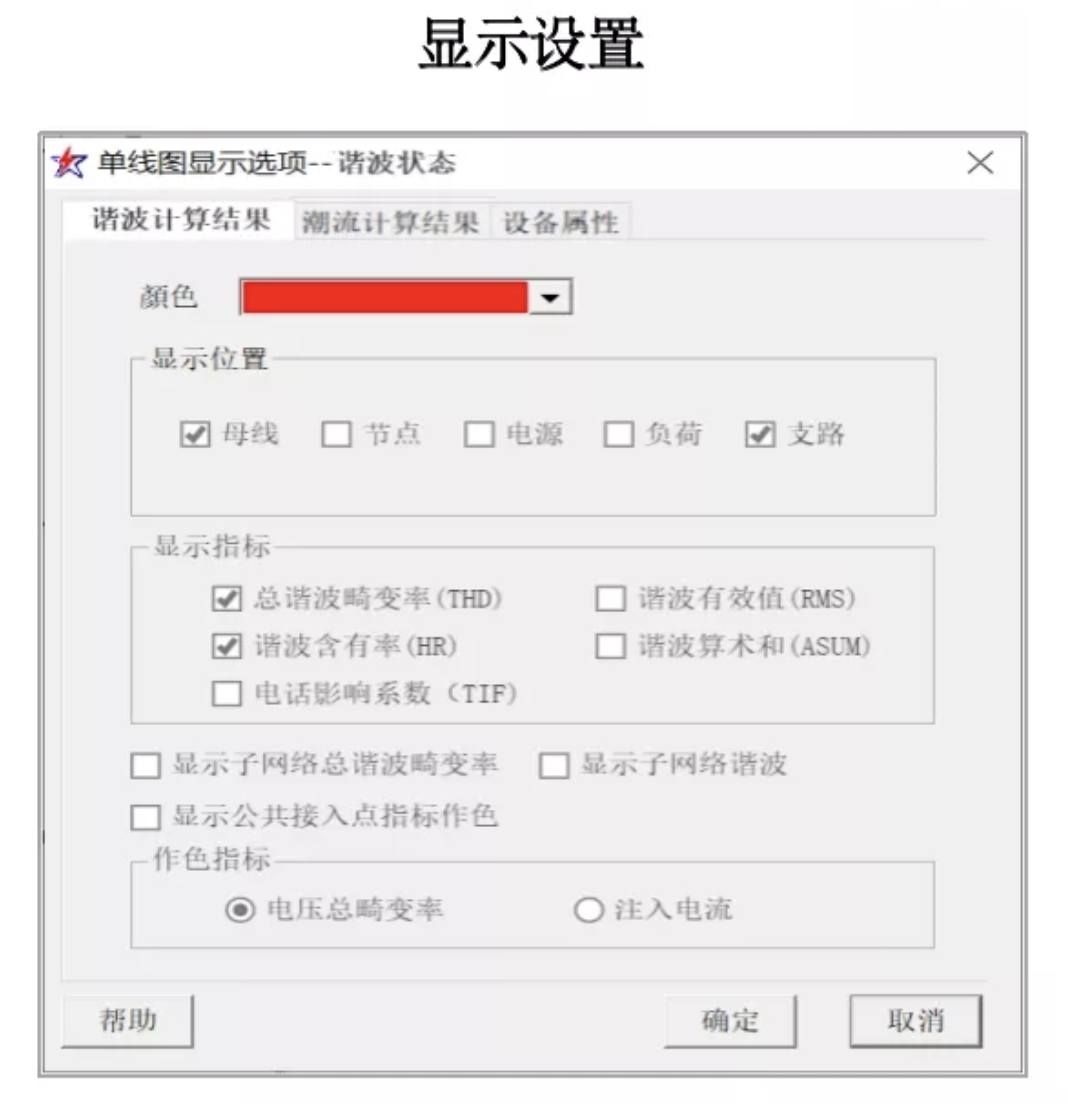

  直观展示

• 单线图直观展示不同电压等级、不同谐波频次下各设备的谐波潮流计算指标；

• 节点电压和支路电流谐波频谱和波形。




  多样化报表

• 自动生成包含输入数据、谐波潮流结果、电压和电流谐波指标的报告；

• 支持水晶报表、word、excel、pdf等文件输出格式。
