配电网可靠性评估

配电网可靠性详细评估

适用于信息相对完整的现状电网评估，可以得到各负荷点和系统的可靠性指标，可用于辨识系统和重要用户的薄弱环节，并有针对性地提出改善措施，其功能特点有：

• 元件故障后网络连通性分析仅需要对网络进行几次元件篇历，可用于大规模复杂（含环或联络开关）配电网可靠性快速评估；

• 支持考虑元件容量约束和节点电压约束影响的失负荷分析（可选择“平均削减”、“分级削减”和“随机削减”三种切负荷方式）；

• 系统/母线/负荷可靠性指标对系统所有元件、各单个关键元件及其可靠性参数影响的图形化薄弱环节；分析和灵敏度分析；

• 支持采用最大负荷（可考虑负荷率）或典型日负荷曲线仿真不同的负荷方式；

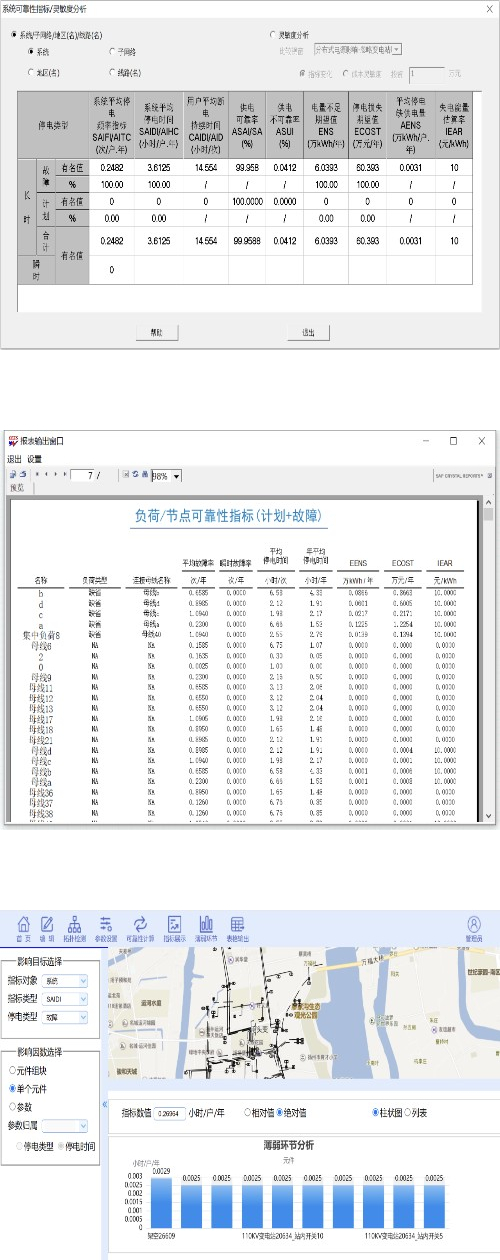

• 可靠性评估结果的单线图可视化显示和方便的报表输出；

• 停电类型包括故障停电、计划停电和瞬时停电；

• 可考虑所有元件影响（包括各种开关设备）；

• 可靠性参数可方便自定义：包括分元件参数设置和/或分元件类型、分电压等级的全局可靠参数设置；

• 可考虑分布式电源对可靠性指标的影响。

  评估的可靠性指标有

• 三个基本的负荷点指标（平均停电率λ，平均停电持续时间γ，年平均停电持续时间U）；

• 负荷点费用/价值指标（ENS，ECOST和IEAR）；

• 系统可靠性指标（SAIFI，SAIDI，CAIDI，ASAI，ASUI，ENS，ECOST，AENS和IEAR）。

  大规模配网可靠性近似估算

  由于大规模中压配网可靠性评估数据录入繁琐且收集困难或缺乏，可靠性指标的近似估算显得实用和必要，特别是对于缺乏详细数据的规划态配电网架，其功能特点如下：

• 基于典型供电区域和典型接线模式进行馈线分类的简化评估思路；

• 建立了各典型接线模式馈线故障和预安排停运SAIDI和SAIFI的基本估算模型；

• 考虑了不同类别的开关（断路器、负荷开关和隔离开关）同时存在的影响；

• 可考虑大分支、双电源和带电作业的影响；

• 可考虑设备容量约束和负荷变化的影响。
